ИРКУТСКИЙ РЕЛЕЙНЫЙ ЗАВОД

О компании

ИРКУТСКИЙ РЕЛЕЙНЫЙ ЗАВОД
Современное промышленное предприятие, которое специализируется на разработке и производстве изделий коммутационной техники. Производство слаботочных электромагнитных реле герметичного, открытого и зачехленного типа; соединительных розеток; соединителей комбинированных и ленточных; переключателей малогабаритных. Разработка и производство соединителей радиочастотных типа IX или SMA по ГОСТ РВ 51914-2002, SMP, НЧ и СВЧ вводов, скользящих контактов, кабельных сборок.
Контрактное производство корпусных деталей СВЧ модулей, приспособлений из графита, вакуумно-плотных металлостеклянных соединений, оснований гибридных интегральных схем, штамповой оснастки, деталей коаксиальных радиокомпонентов.

О продуктах / решениях / услугах

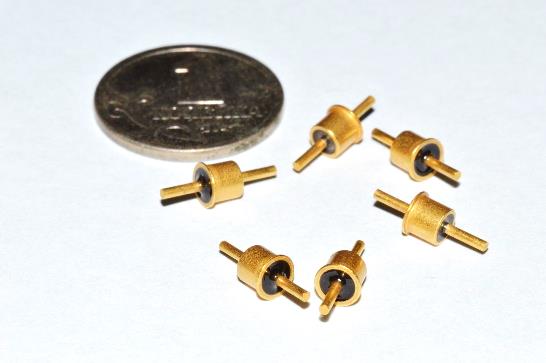

Фильтр помехоподавляющий герметичный ФПГ-01
Предназначен для обеспечения электромагнитной совместимости радиоэлектронной аппаратуры, фильтрации электромагнитных помех в ВЧ и СВЧ приемопередающих и усилительных модулях, модулях мм-диапазона волн с высокой плотностью монтажа.
Характеристики:
Диапазон рабочих частот, ГГц: от 0 до 10
Номинальное напряжение, В: 50; 100; 200
Номинальная ёмкость, пФ: 27; 100; 510; 1000; 5100; 10000; 30000
Тангенс угла потерь, не более: 0,035

Переключатель электромеханический коаксиальный ПСВЧ-2П2Н-N-1-28
Предназначен для применения в системах резервирования наземной радарной техники, где требуется передача СВЧ-сигнала повышенной мощности.
Характеристики:
Схема подключения: 2 положения, 2 направления (2П2Н/DPDT)
РЧ соединитель тип N, розетка ГОСТ РВ 51914
Диапазон рабочих частот, ГГц: от 0,01 до 12,4
Номинальное волновое сопротивление, Ом: 50
Максимальный КСВН, не более: 1,35
Максимальная средняя мощность: 120 Вт на частоте 2,78 ГГц; 70 Вт на частоте 9,6 ГГц
Диапазон рабочих температур, 0С: от -50 до +55

Переход коаксиальный герметичный (сверхвысокочастотный ввод) ПКГс-50
Предназначены для применения в электронных модулях систем спутниковой, беспроводной связи, телекоммуникаций, радаров.
Характеристики:
Диапазон рабочих частот, ГГц: от 0 до 18
КСВН, не более: 1,35
Экранное затухание, дБ: -65
Рабочий диапазон температур, 0С: от -60 до +155

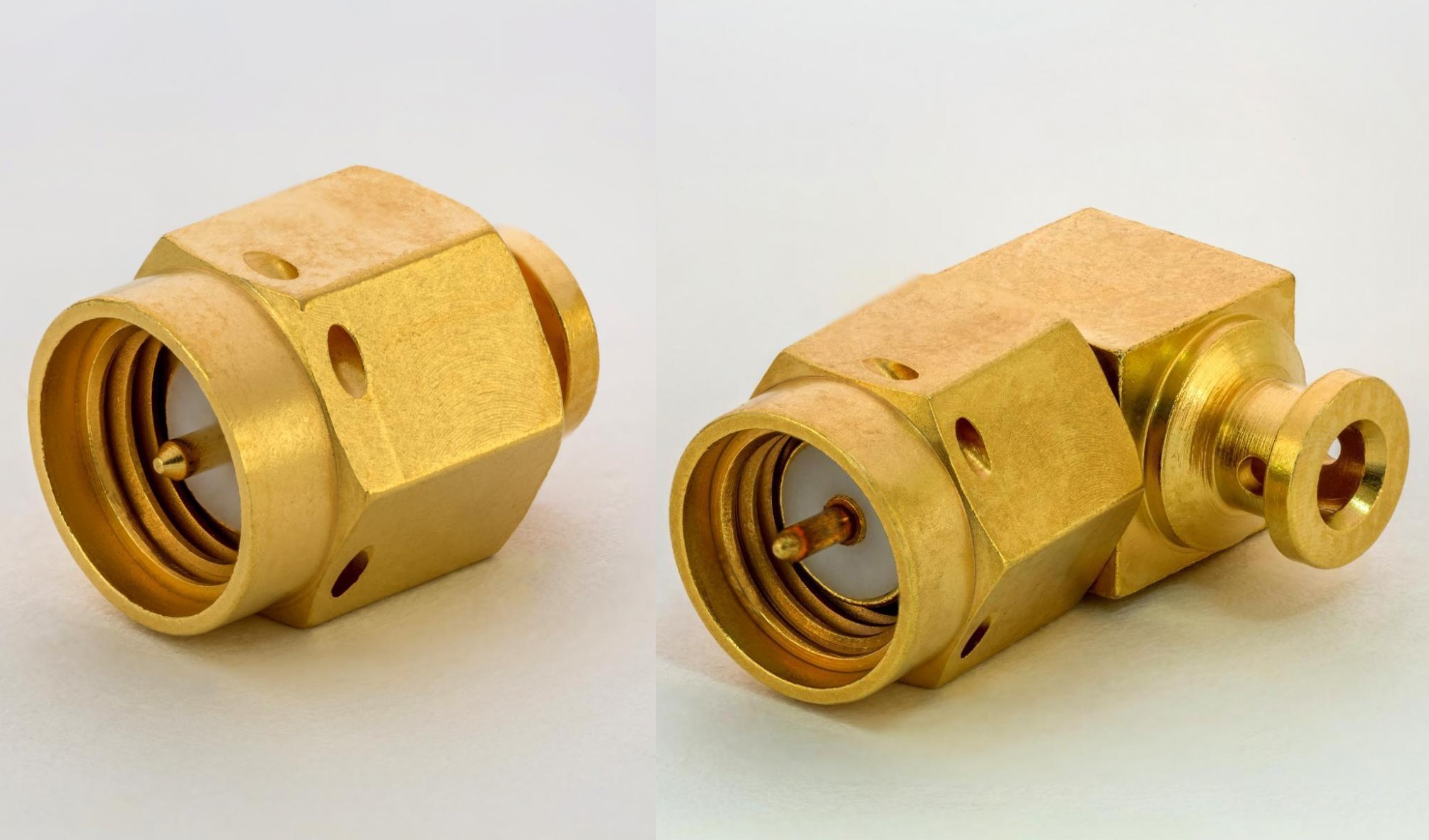

Вилка кабельная СР-50
Предназначены для применения в электронных модулях систем спутниковой, беспроводной связи, телекоммуникаций, радаров.
Характеристики:
Тип присоединительного размера: IX, вариант 1 и SMA в соответствии с ГОСТ РВ 51914-2002
Диапазон рабочих частот, ГГц: от 0 до 18
КСВН, не более: 1,35
Экранное затухание, дБ: -60
Рабочий диапазон температур, 0С: от -60 до +155
Стойкость к воздействию ВВФ соответствует группе I по ГОСТ 20465-85.

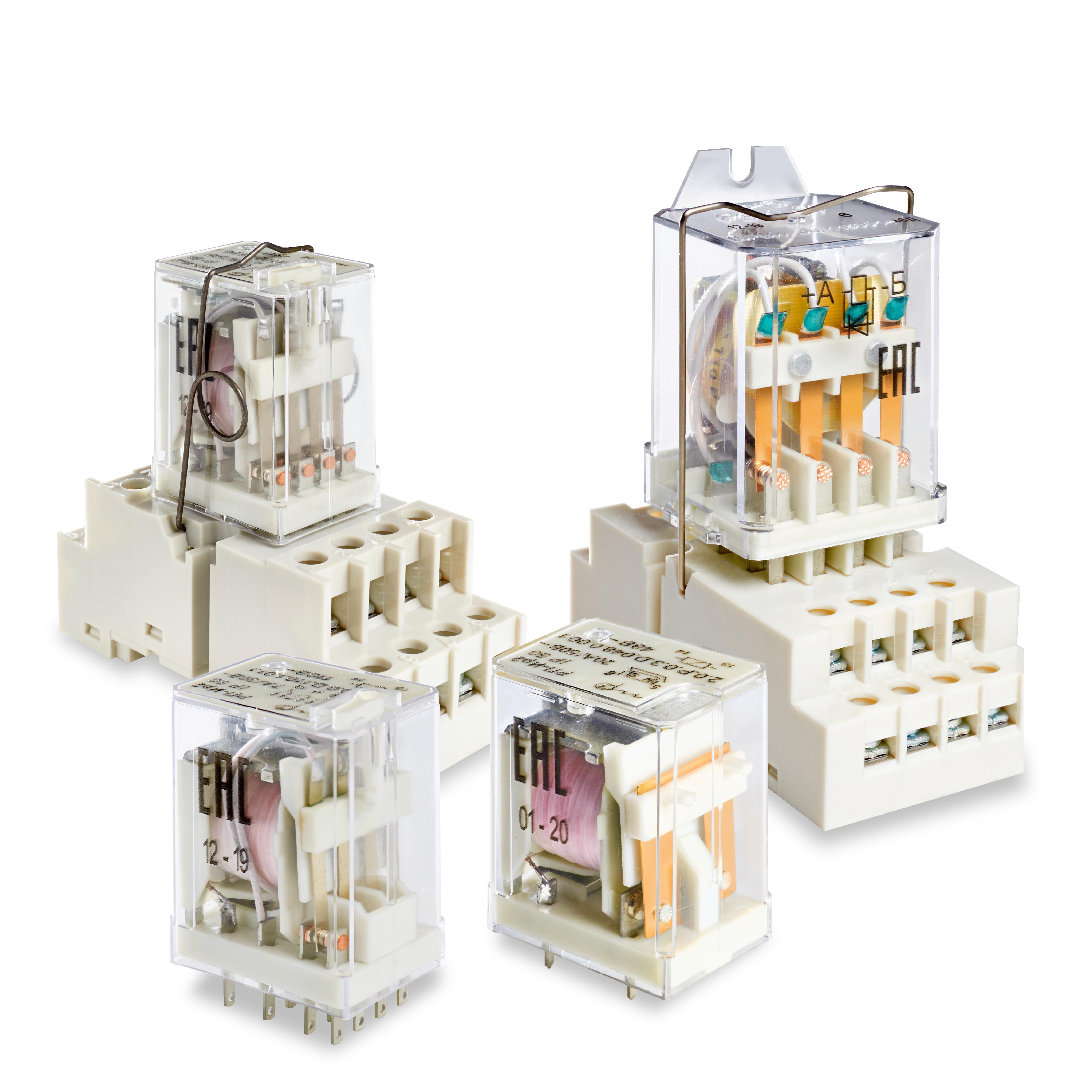

Реле промежуточные РП-Ир2 и РЭК59
Реле предназначены для коммутации электрических цепей постоянного и переменного тока частотой до 50 Гц. Соответствуют требованиям Технического регламента Таможенного союза "О безопасности железнодорожного подвижного состава" (ТР ТС 001/2011).
Характеристики:
Число и вид контактов: 4 переключающих (4п), 1 замыкающий (1з)
Тип монтажа: печатный или на розетку КС-2 и КС-6
Напряжение питания обмотки, В: от 6 до 220 (пост.), от 6 до 380 (перем.)
Коммутируемый ток, А: 0,05-7 (на 4п); 0,01-20 на (1з)
Коммутируемое напряжение, В, не более: 400 (перем.), 6-300 (пост.).

И многое другое!

Новинки компании на выставке РАДЭЛ

Переключатель электромеханический коаксиальный ПСВЧ-2П2Н-N-1-28

Расширенная номенклатура соединителей типа SMP

Вилки кабельные СР-50

На RADEL компания представит:
1) Переключатель электромеханический коаксиальный ПСВЧ-2П2Н-N-1-28
Предназначен для применения в системах резервирования наземной радарной техники, где требуется передача СВЧ-сигнала повышенной мощности. Переключатель относится к поляризованным двустабильным постоянного тока с индикацией положения закрытого типа.
Характеристики:
Схема подключения: 2 положения, 2 направления (2П2Н/DPDT)
РЧ соединитель тип N, розетка ГОСТ РВ 51914
Диапазон рабочих частот, ГГц: от 0,01 до 12,4
Номинальное волновое сопротивление, Ом: 50
Максимальный КСВН, не более: 1,35
Максимальная средняя мощность: 120 Вт на частоте 2,78 ГГц; 70 Вт на частоте 9,6 ГГц
Диапазон рабочих температур, 0С: от -50 до +55

2) АО «ИРЗ»  совместно с АО «Радиант-ЭК» приступило к оперативной работе по расширению номенклатуры соединителей типа SMP по КАПД.434511.019 ТУ в целях импортозамещения соединителей по стандарту MIL-STD 348B,Fig.326. В рамках данной работы запланировано освоение вилок для печатного монтажа различных типоконструкций, переходов коаксиально-микрополосковых и переходов розетка-розетка различной длины. В настоящий момент ведутся работы по макетированию изделий. Начало серийного производства запланировано на 2022 г. Категория качества «ВП».

3) АО «Иркутский релейный завод» завершил опытно-конструкторские работы «Разработка и освоение серийного производства соединителей радиочастотных коаксиальных резьбовых кабельных типа СР-50 с каналом 4,1/1,27», Шифр «Переход-2».  В рамках данной работы освоены соединители радиочастотные СР-50 с диапазоном рабочей частоты до 18 ГГц категории качества «ВП»:
Прямая кабельная вилка типа SMA и типа IX под пайку различных кабелей;
Угловая кабельная вилка типа SMA и типа IX под пайку различных кабелей.


Посетите стенд компании на выставке РАДЭЛ 21-23 сентября 2020 в КВЦ "ЭКСПОФОРУМ"

Новые продукты и решения, спецпредложения ждут посетителей самой крупной выставки по радиоэлектронике на Северо-Западе - РАДЭЛ 2020!
