Бессвинцовые отечественные чип-резисторы по стандарту AEC-Q200

АО «НПО «ЭРКОН» представляет новую разработку – чип-резисторы Р1-8В-…(А, И, С), по стандартам AEC-Q200 (требования к компонентам автомобильной электроники) и экологическим нормам по ограничению содержания вредных веществ (директива RoHS или ее аналоги).

Особенностью резисторов является бессвинцовая технология изготовления, подтверждение испытаниями на воздействие изменения температуры среды (термошока) не менее 1000 циклов, влажной средой и другим видам воздействий по стандарту AEC-Q200. Дополнительной особенностью резисторов Р1-8В с индексом «И» является стойкость к воздействию импульсов большой длительности, резисторов Р1-8В с индексом «С» – стойкость к воздействию электростатического разряда и переходным процессам, вызванным молнией, в соответствии с требованиями условий эксплуатации и окружающей среды для бортового авиационного оборудования КТ-160G/14G, раздел 22.

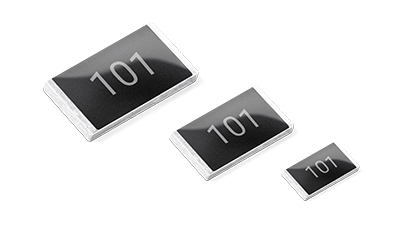

R1_8В (AIS)_17.07.2024.png

Табл. 1 – Основные преимущества разработанных резисторов.

Тип Р1-8В	Требования AEQ-Q200	Требования экологической директивы (Pb Free)	Автомонтаж	Стойкость к воздействию импульсов	Стойкость к воздействию статического разряда	Требования KT-160G/14G (раздел 22)
…«-А»	✔	✔	✔
…«-И»	✔	✔	✔	✔
…«-С»	✔	✔	✔		✔	✔


Рис. 1 – Стойкость резисторов Р1-8В…«И» к воздействию импульсов	Рис. 2. – Стойкость резисторов Р1-8В…«С» к воздействию статического разряда
- - – резисторы общего применения; – – специальные резисторы Р1-8В…«И» и Р1-8В…«С»

Табл. 2 – Основные электрические характеристики разработанных резисторов.

Типоразмер	Номинальная мощность рассеяния P_ном, Вт	Диапазон значений номинального сопротивления, Ом	Допускаемое отклонение сопротивления от номинального значения, %		Предельное рабочее напряжение, В
Типоразмер	Номинальная мощность рассеяния P_ном, Вт	Диапазон значений номинального сопротивления, Ом	Р1-8В-…А	Р1-8В-…И, Р1-8В-…С	Предельное рабочее напряжение, В
0402	0,063	От 1 до 1×10⁷ вкл.	±2; ±5	±10; ±20	50
0603	0,1	От 1 до 1×10⁷ вкл.	±2; ±5	±10; ±20	75
0805	0,125	От 1 до 1×10⁷ вкл.	±2; ±5	±10; ±20	150
1206	0,25	От 1 до 1×10⁷ вкл.	±2; ±5	±10; ±20	200
1210	0,33	От 1 до 1×10⁷ вкл.	±2; ±5	±10; ±20	200
2010	0,5	От 1 до 1×10⁷ вкл.	±2; ±5	±10; ±20	250
2512	1,0	От 1 до 1×10⁷ вкл.	±2; ±5	±10; ±20	300

Требования восприимчивости к переходным процессам, вызванным молнией, согласно раздела 22 КТ-160G/14G, определены в техническом описании на резисторы Р1‑8В…«С».

Резисторы рекомендованы для применения в составе электронных устройств промышленного оборудования и автотранспортных средств с требованиями повышенной эксплуатационной надежности при высоком уровне импульсных помех и высокой вероятностью возникновения электростатических разрядов.

Будем рады встрече с Вами на стенде!
